Размеры противопожарных дверей

Правильный выбор размеров противопожарной двери — не просто вопрос эстетики или удобства. Это требование нормативных документов, от соблюдения которого зависит безопасность людей при эвакуации и способность конструкции сдерживать распространение огня. Слишком узкий проём замедляет эвакуацию, слишком широкий — требует усиленной конструкции и специальной фурнитуры. Разберёмся, какие размеры считаются стандартными, как их правильно измерять и что делать, если проём нестандартный.

Основные понятия: проём, коробка, полотно

Прежде чем говорить о конкретных цифрах, важно разграничить три ключевых понятия, которые часто путают даже специалисты.

• Размер проёма — габариты отверстия в стене до установки дверной коробки. Это наибольший из трёх размеров.
• Размер коробки (в свету) — расстояние между внутренними поверхностями коробки по ширине и высоте. Именно этот размер указывается в технической документации и сертификатах как основной.
• Размер полотна — габариты самого дверного полотна. Оно всегда меньше коробки на величину зазоров притвора (2–4 мм с каждой стороны).

При заказе противопожарной двери всегда уточняйте, какой именно размер имеется в виду. Расхождение между размером проёма и размером в свету коробки составляет, как правило, 60–120 мм — это монтажный зазор, который заполняется огнестойкой монтажной пеной или герметиком.

Стандартные размеры однопольных дверей

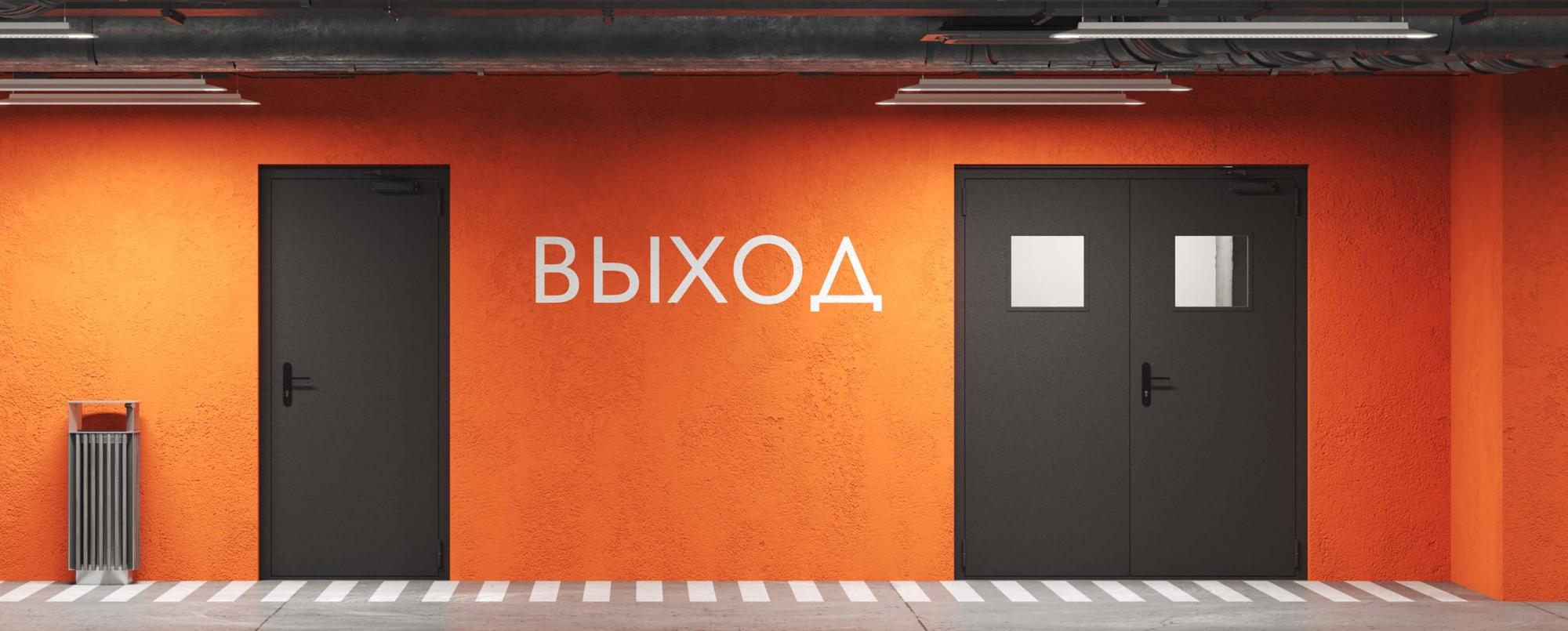

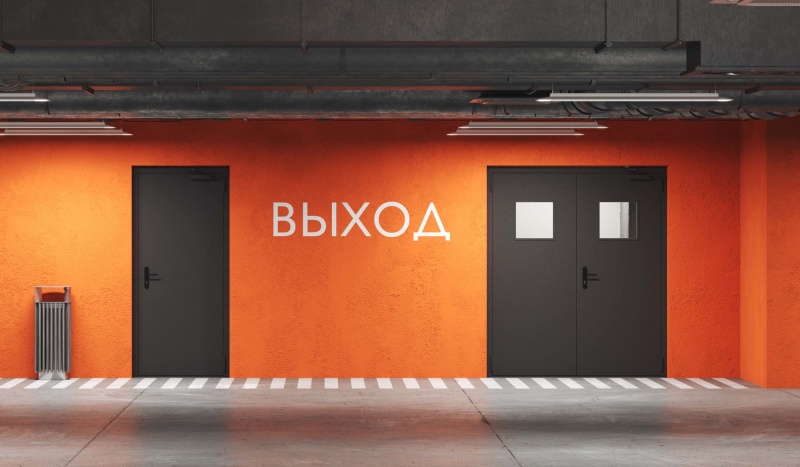

Однопольная (одностворчатая) противопожарная дверь — наиболее распространённый тип. Она устанавливается в большинстве технических и административных помещений, на лестничных клетках и в коридорах.

Стандартные размеры двупольных дверей

Двупольные (двустворчатые) двери применяются там, где требуется широкий проход: в торговых центрах, больницах, на промышленных объектах, а также при эвакуации большого потока людей. Ширина каждой створки, как правило, составляет от 400 до 700 мм.

Нормативные требования к размерам

Минимальные размеры по типам зданий

Нормативные документы устанавливают минимально допустимые размеры проходов в зависимости от типа здания и расчётного числа эвакуируемых. Ниже приведены основные требования СП 1.13130.2020.

Высота дверей: на что влияет

Стандартная высота противопожарной двери — 2050 или 2100 мм в свету. Уменьшение высоты ниже 1900 мм допускается только для технических помещений без постоянного пребывания людей. Увеличенная высота (2200 мм и более) применяется в зданиях с высокими потолками и в помещениях с технологическим оборудованием, требующим широкого прохода.

Расчёт ширины по потоку эвакуируемых

Если здание рассчитано на большой поток людей, минимальная ширина двери определяется расчётом. Согласно СП 1.13130.2020, на каждые 100 человек расчётного потока эвакуации требуется не менее 600 мм ширины прохода. Практически это означает следующее:

• до 80 человек — ширина от 800 мм;
• 81–160 человек — ширина от 1200 мм (двупольная дверь);
• 161–240 человек — ширина от 1600 мм;
• более 240 человек — несколько выходов или ширина от 2000 мм.

Нестандартные размеры: когда и как применяются

Реальные строительные проёмы нередко не совпадают со стандартными размерами. Это особенно актуально при реконструкции исторических зданий, промышленных объектов советской постройки или при работе с нетиповыми архитектурными решениями.

Варианты решений для нестандартных проёмов

Как правильно измерить проём

Точность обмеров критична: ошибка в 20–30 мм может привести к невозможности установить заказанную дверь без доработок. Соблюдайте следующую последовательность.

1. Измерьте ширину проёма в трёх точках: у пола, посередине и вверху. За расчётный принимается наименьший из трёх размеров.
2. Измерьте высоту проёма с обеих сторон (левой и правой). За расчётный принимается наименьший размер.
3. Проверьте диагонали: разница между диагоналями не должна превышать 10 мм. При большем расхождении проём необходимо выровнять до установки коробки.
4. Определите глубину проёма (толщину стены): она должна совпадать с глубиной коробки или потребует применения доборов.
5. Проверьте вертикальность откосов с помощью отвеса или строительного уровня: отклонение более 3 мм на 1 метр высоты потребует выравнивания.

Зависимость размера от класса огнестойкости

Класс огнестойкости двери (EI30, EI60, EI90 и выше) напрямую влияет на её конструкцию и, как следствие, на допустимые габариты. Чем выше требуемый предел огнестойкости, тем тяжелее и толще полотно, а значит, тем сложнее обеспечить надёжную работу фурнитуры при больших размерах.

При необходимости обеспечить широкий проход с высоким классом огнестойкости оптимальным решением является двупольная дверь: нагрузка распределяется между двумя полотнами, что снижает требования к петлям и доводчику каждой створки.

Особые случаи: двери с фрамугой и боковыми вставками

Когда архитектура здания требует сохранить большой проём, но стандартная широкая дверь не вписывается по техническим характеристикам, применяют комбинированные конструкции.

Дверь с фрамугой

Фрамуга — неподвижная верхняя часть дверного блока. Она позволяет увеличить общую высоту конструкции без увеличения размера активного полотна. Фрамуга может быть остеклённой (огнестойкое стекло) или глухой. Такие решения применяются в зданиях с высотой проёма более 2400 мм.

Дверь с боковыми вставками

Боковые неподвижные вставки (сайдлайты) позволяют вписать стандартное дверное полотно в широкий проём. Вставки выполняются из того же материала, что и дверь, и сохраняют единый класс огнестойкости всей конструкции. Применяются при ширине проёма от 1400 мм при однопольном решении.

Практические рекомендации по выбору размера
