Противопожарные окна — виды, типы остекления, особенности монтажа

Когда речь заходит о пожарной безопасности здания, внимание чаще всего сосредотачивается на дверях и перегородках. Между тем оконные проёмы — не менее критичное место: через них огонь может распространяться по фасаду, перескакивать между этажами и проникать в соседние пожарные отсеки. Именно для решения этой задачи и существуют противопожарные окна — особый класс светопрозрачных конструкций, способных в течение нормируемого времени удерживать огонь, тепловое излучение и продукты горения.

В этой статье мы подробно разберём, какими бывают противопожарные окна, как устроено огнестойкое остекление, что говорят нормативы и как правильно организовать монтаж таких конструкций.

Что такое противопожарное окно и где оно применяется

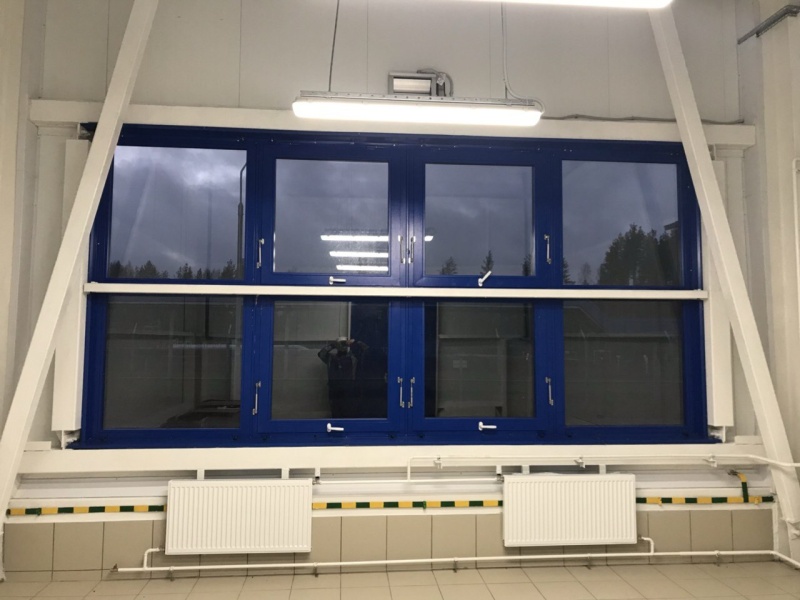

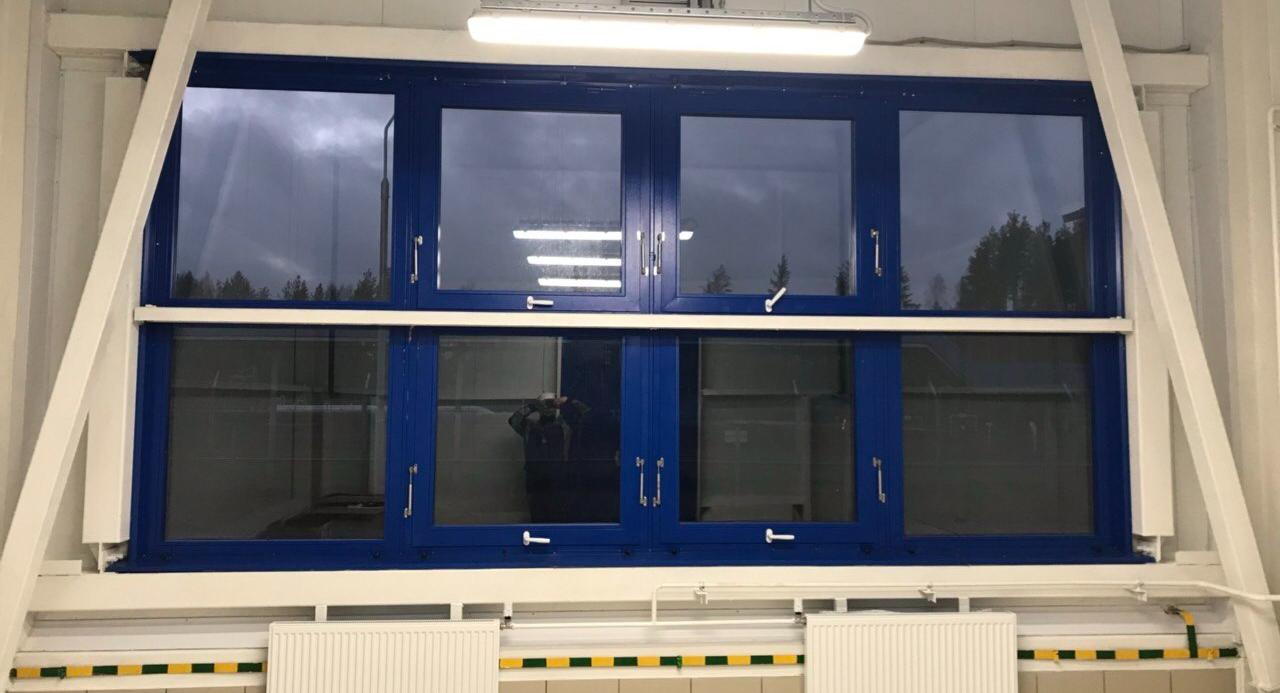

Противопожарное окно — это светопрозрачная конструкция в металлической раме с огнестойким стеклопакетом, предназначенная для заполнения проёмов в противопожарных преградах (стенах и перегородках). Основная задача — обеспечить естественное освещение при одновременном сохранении огнестойкости преграды.

Такие окна применяются на самых разных объектах:

• Производственные и складские здания — разделение пожарных отсеков при необходимости визуального контроля или естественного освещения;
• Административные и офисные здания — остекление противопожарных перегородок в коридорах и холлах;
• Торговые центры и гипермаркеты — заполнение проёмов в противопожарных стенах атриумов и галерей;
• Медицинские и образовательные учреждения — обеспечение световой среды при соблюдении требований по огнестойкости;
• Жилые дома повышенной этажности — наружные стены, выполняющие функцию противопожарных преград, при нормируемой площади проёмов.

Классификация противопожарных окон по типам и классам огнестойкости

Российские нормативы выделяют три типа противопожарных окон — в зависимости от времени, в течение которого конструкция сохраняет целостность под воздействием огня.

Обозначение «E» в маркировке означает сохранение целостности конструкции (отсутствие сквозных трещин, отверстий, через которые проникает пламя или горячие газы). Это ключевой показатель для противопожарных окон. В отличие от дверей, для окон показатель «I» (теплоизоляция) нормируется значительно реже — только в специальных случаях.

Как читать маркировку противопожарного окна

Конструкция противопожарного окна: из чего оно состоит

Противопожарное окно — сложное инженерное изделие, в котором каждый элемент должен соответствовать требованиям огнестойкости. Замена любого компонента на несертифицированный аналог лишает конструкцию статуса противопожарной.

Рама и коробка

Основа конструкции — металлическая рама, изготовленная исключительно из негорючих материалов. Стандарт однозначен: рама противопожарного окна выполняется только из стали или алюминиевых огнестойких профилей с термическими разрывами, заполненными негорючими вставками. Пластиковые (ПВХ) профили для противопожарных окон не используются — при нагреве они плавятся и выделяют токсичные вещества.

Допустимо декоративное оформление металлической рамы «под дерево» с помощью специальных покрытий, не влияющих на огнестойкость.

Огнестойкий стеклопакет

Главный и наиболее сложный элемент конструкции. Огнестойкий стеклопакет принципиально отличается от обычного как по составу, так и по принципу работы. Существует несколько технологических решений.

Крепёж и герметики

Для фиксации стеклопакета в раме применяются исключительно огнестойкие герметики и штапики. Стандартные силиконовые герметики сгорают уже при 150–200 °C — их использование в противопожарных конструкциях недопустимо. Монтажные крепления — из нержавеющей или оцинкованной стали с подтверждёнными характеристиками огнестойкости.

Интумесцентные уплотнители

По периметру рамы и стеклопакета устанавливаются вспучивающиеся уплотнительные ленты. При нагреве до 130–200 °C они многократно увеличиваются в объёме, заполняя все зазоры и предотвращая проникновение дыма и горячих газов. Без интумесцентных уплотнителей достижение нормируемого класса огнестойкости невозможно.

Типы огнестойкого остекления

Стеклопакет — сердце противопожарного окна. Его конструкция напрямую определяет класс огнестойкости и стоимость изделия. Рассмотрим основные технологические решения.

Однослойное закалённое стекло

Самое простое решение — одиночное закалённое стекло толщиной 6–10 мм. Закалка обеспечивается специальным температурным режимом обработки, существенно повышающим прочность и термостойкость по сравнению с обычным флоат-стеклом. Однослойное остекление обеспечивает огнестойкость класса E 15–E 30 в зависимости от толщины и конструкции рамы.

Многослойный огнестойкий стеклопакет с гелевым заполнением

Наиболее распространённое решение для классов E 30, E 60 и выше. Стеклопакет состоит из нескольких слоёв закалённого стекла, между которыми закачан специальный прозрачный гель на основе силикатных соединений. В нормальных условиях гель прозрачен. При нагреве он вспенивается, образуя непрозрачный теплоизолирующий барьер, блокирующий передачу тепла и не позволяющий разрушиться стеклу с другой стороны.

Чем выше требуемый класс огнестойкости — тем больше слоёв стекла и геля в пакете, тем значительнее масса конструкции. Стеклопакет EI 60 для большого окна может весить 200–300 кг, что принципиально влияет на выбор рамной системы и метод монтажа.

Армированное огнестойкое стекло

Устаревшее, но до сих пор встречающееся решение — стекло с металлической сеткой внутри. Сетка удерживает осколки при разрушении, не позволяя образоваться сквозному отверстию. Обеспечивает класс E 30. Основной недостаток — значительное снижение светопропускания и неэстетичный внешний вид. Современные гелевые стеклопакеты превосходят армированное стекло по всем параметрам.

Огнестойкое стекло с покрытием (пиролитическое и магнетронное)

Специальные тонкоплёночные покрытия, нанесённые на поверхность закалённого стекла, позволяют добиться не только огнестойкости, но и снизить тепловое излучение (класс EW). Применяются в конструкциях, где требуется ограничение лучистого теплового потока — например, в фасадном остеклении противопожарных преград.

Материал рамы: сталь или алюминий

Выбор материала рамной системы определяет эксплуатационные характеристики окна, его вес и внешний вид. Оба материала допустимы нормативами при условии соответствующей сертификации.

Стальные рамы

Традиционный и наиболее надёжный вариант. Сталь имеет высокую температуру плавления (1370–1540 °C) и обеспечивает максимальную огнестойкость рамной системы. Стальные рамы применяются для тяжёлых стеклопакетов EI 60–EI 120, на промышленных объектах и там, где эстетика не является приоритетом. Основной недостаток — большая масса и склонность к коррозии без надлежащего покрытия.

Алюминиевые огнестойкие профили

Современное решение, сочетающее лёгкость, эстетику и высокие противопожарные характеристики. Алюминиевый профиль сам по себе плавится при 660 °C, поэтому для противопожарных конструкций используют специальные профили с термическими разрывами — вставками из вермикулита, керамики или интумесцентных материалов, которые при нагреве удерживают конструкцию от разрушения. Широкая цветовая гамма и возможность порошкового окрашивания делают алюминиевые рамы предпочтительными для административных, торговых и представительских объектов.

Нормативные требования: что говорит законодательство

Производство, испытание и применение противопожарных окон регулируется рядом обязательных документов. Знание этой нормативной базы необходимо как проектировщикам, так и заказчикам строительных работ.

Основные документы

1. Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности» — устанавливает обязательность сертификации противопожарных конструкций и требование о неоткрывающемся исполнении окон.
2. ГОСТ Р 53308-2009 «Конструкции строительные. Светопрозрачные ограждающие конструкции и заполнения проёмов. Метод испытания на огнестойкость» — определяет порядок огневых испытаний и критерии оценки огнестойкости.
3. ГОСТ 32539-2013 «Стекло и изделия из него. Стекло для строительства. Определения и описание физических механических свойств» — содержит определение и характеристики огнестойкого стекла.
4. СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» — регламентирует, в каких противопожарных преградах и каких типов допустимо устанавливать окна.
5. СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара» — устанавливает требования к площади и расположению проёмов в противопожарных преградах.

Где устанавливаются противопожарные окна: соответствие типов преград

Особенности монтажа противопожарных окон

Установка противопожарных окон принципиально отличается от монтажа обычных оконных конструкций. Нарушение технологии приводит к тому, что окно внешне выглядит исправным, но не выдержит испытания огнём.

Подготовка проёма

Проём в противопожарной преграде должен быть подготовлен с учётом значительно большей массы конструкции по сравнению с обычным окном. Несущая способность перемычки проверяется расчётом — особенно при установке тяжёлых стеклопакетов EI 60 и выше.

Поверхность проёма должна быть ровной, чистой, без отслаивающихся фрагментов штукатурки или кладки. Геометрию проёма проверяют по диагоналям — отклонение не должно превышать 3 мм.

Пошаговый процесс установки

• Проверка документов

  До начала монтажа убедитесь в наличии сертификата пожарной безопасности на окно (не только на стекло, но на всю конструкцию в сборе). Сертификат должен включать конкретные типоразмеры и конструктивное исполнение.

• Подготовка проёма

  Выравнивание поверхности, проверка геометрии, нанесение разметки для монтажных анкеров. Зазор между коробкой окна и проёмом — строго в соответствии с монтажной инструкцией производителя (обычно 15–30 мм с каждой стороны).

• Установка и выверка коробки

  Коробку устанавливают на клинья с выверкой по уровню в двух плоскостях. Временная фиксация — деревянными или пластиковыми клиньями. Крен и перекос коробки не допускаются.

• Анкерное крепление

  Крепёж — только механические анкеры или рамные дюбели из нержавеющей стали. Монтажная пена не является основным несущим креплением! Шаг анкеров — по инструкции производителя, как правило, 500–700 мм. Глубина заделки в несущую конструкцию — не менее 60 мм.

• Заполнение монтажного зазора

  Зазор между коробкой и проёмом заполняется огнестойкой минеральной ватой (группа НГ) или специальной огнестойкой монтажной пеной с сертификатом. Стандартная полиуретановая монтажная пена — категорически запрещена, так как сгорает при пожаре, образуя сквозной зазор.

• Установка стеклопакета

  Тяжёлый огнестойкий стеклопакет устанавливается с применением подъёмного оборудования. Фиксация — огнестойкими штапиками и герметиком в соответствии с конструкцией производителя. Самостоятельная замена штапиков и герметиков на нестандартные аналоги недопустима.

• Герметизация и отделка

  Швы между коробкой и проёмом с обеих сторон закрываются огнестойким штукатурным составом или специальными огнестойкими нащельниками. Декоративные откосы — из негорючих или слабогорючих материалов (группа НГ или Г1).

• Приёмка и документирование

  По завершении монтажа составляется акт скрытых работ, фиксирующий применённые материалы, глубину анкеровки и результат проверки функциональности. Документ хранится в составе исполнительной документации объекта.

Критичные ошибки при монтаже

Эксплуатация и техническое обслуживание

Противопожарное окно не требует сложного обслуживания, однако периодический контроль его состояния обязателен — особенно для объектов с надзором ГПН.

• Ежемесячно: визуальный осмотр целостности стеклопакета, рамы, герметиков и уплотнителей; отсутствие трещин, сколов, нарушений герметизации швов.
• Ежеквартально: проверка состояния монтажного шва, целостности огнезащитного покрытия рамы, отсутствия механических повреждений.
• Ежегодно: полное техническое обследование с составлением акта; при необходимости — восстановление покрытия рамы и замена повреждённых уплотнителей.

Противопожарные окна vs. обычное остекление: ключевые отличия
